Instalación de agua caliente para el tratamiento de tubos de Tubacex

instalacion de agua caliente tubacex

La empresa Etxeguren Zerbitzuak S.L., especializados en Soluciones Técnicas Industriales, ha realizado el diseño e  instalación de una solución técnica para realizar el calentamiento de agua para el lavado de tubos en Tubacex.

El cliente necesitaba obtener un volumen de 20m3/h de agua a una temperatura de 65ºC para realizar el llenado de las cubas, reduciendo así los tiempos de producción de manera significativa.

Se ha modificado el circuito hidráulico de la sala de calderas  para poder reconvertir una caldera existente de 2,5MW

Gracias a la solución ofrecida por Etxeguren, se ha reconvertido una caldera de 2,5MW ya existente para utilizarla en esta aplicación. Para ello se ha tenido que realizar la adaptación del circuito hidráulico de la sala de calderas actual y una derivación de la línea de agua desde la sala de calderas hasta las cubas realizada en acero al carbono 2 1/2” calorifugado.

El control de arranque y parada de la caldera se realiza mediante un PLC Siemens S7-1200

En cuanto a la instalación eléctrica se han realizado dos cuadros de control general de protección y mando desde los que es posible gestionar el proceso. Ahora es posible poner en marcha el proceso de forma remota desde la sala de cubas. El cuadro eléctrico incluye un PLC Siemens S7-1200 que se ha programado para controlar todos los elementos de la instalación: caldera, bombas, alarmas del sistema…

También se han incluido unos displays de visualización para poder realizar el seguimiento de los parámetros de caudal y temperatura que se suministran en cada momento, así como avisos y alarmas.



Otras fotos relacionadas con la instalación de agua caliente:

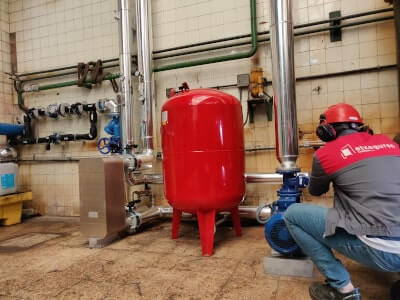

Solución técnica industrial para el tratamiento de tubos
Solución técnica industrial propuesta para el tratamiento de tubos de Tubacex

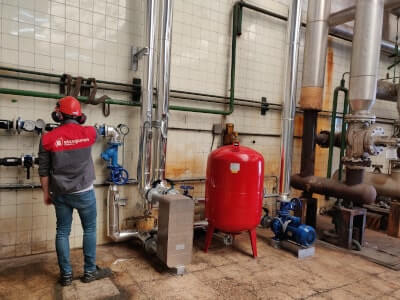

Instalacion industrial - Intercambio de calor
Instalacion industrial de agua caliente - Intercambio de calor para tratamiento de tubos

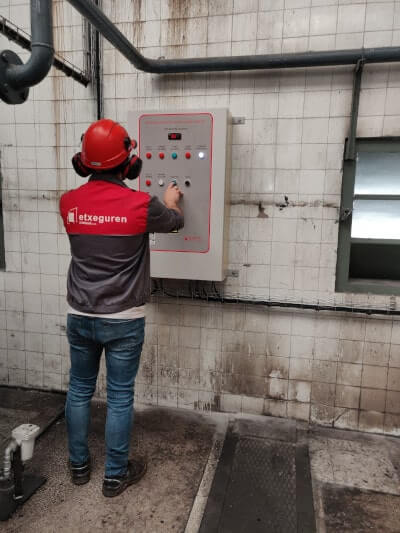

Cuadro de control de la caldera de 2mb
Cuadro de control para controlar el proceso remotamente desde la sala de calderas

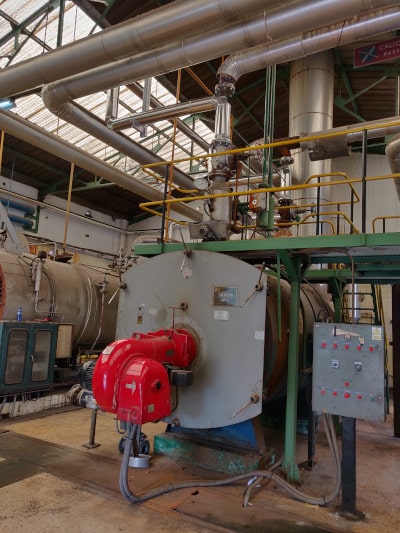

Modificación sala de calderas
Instalacion industrial - Modificación de la sala de calderas para obtener agua caliente
